Qu’est-ce qu’un écran modulaire LED ?
Un écran LED modulaire est un système d’affichage constitué de modules indépendants (appelés “cabinets” ou “dalles LED”), assemblés les uns aux autres pour former une surface d’affichage continue de grande taille. Cette conception permet de réaliser des écrans de toutes tailles et toutes formes, du mur vidéo de quelques mètres carrés à des surfaces spectaculaires dépassant les 500 m².
Contrairement aux écrans traditionnels LCD ou OLED, l’écran LED modulaire s’adapte parfaitement aux besoins spécifiques : dimensions personnalisées, résolution ajustée selon la distance de visualisation, et formes créatives (courbes, cubes, colonnes).
Principe de modularité et assemblage

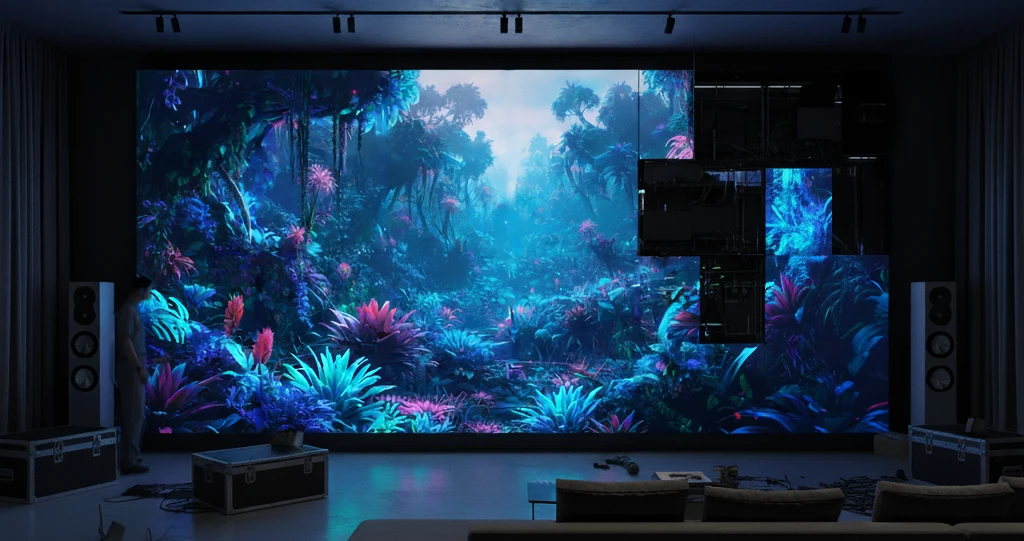

Un écran modulaire est divisé en module LED et chacun d’entre eux constitue une “brique visuelle”. Reliés les uns aux autres, ils forment un mur d’images LED géant, continu et sans rupture.
L’assemblage repose sur des systèmes de fixation rapides (magnétiques, mécaniques ou hybrides), permettant :
- une mise en place rapide même sur des projets événementiels temporaires,
- un alignement précis pour assurer une jonction invisible entre chaque module,
- un remplacement à chaud (“hot-swap”) d’un module défectueux sans arrêter l’écran complet.
Différences avec les écrans traditionnels
Les écrans LCD ou OLED sont limités en taille (généralement < 100 pouces). L’écran LED modulaire, lui, offre :
- une absence de bordure,
- une luminosité élevée adaptée aux environnements extérieurs ou sous forte lumière (jusqu’à 10 000 nits en outdoor),
- une durée de vie supérieure (jusqu’à 100 000 heures pour certaines technologies LED).
Sur le plan économique, bien que l’investissement initial soit plus élevé, la maintenance par pièces et la consommation énergétique optimisée rendent le coût global compétitif sur le long terme.
Avantages de la conception modulaire
Les solutions modulaires séduisent pour leur impact visuel, leur luminosité adaptée à chaque condition de diffusion, ainsi que leur souplesse d’installation, quel que soit le lieu (intérieur ou extérieur).
Un commerçant, un organisateur d’événement ou un responsable communication peut disposer d’un écran LED géant adapté à ses besoins spécifiques. Ainsi, pour une vidéo de promotion ou une présentation immersive, l’écran LED modulaire constitue un choix fort.
👉 Exemple concret :
un organisateur de festival peut installer un écran LED modulaire de 200 m² en pitch 6,9 mm, visible à 80 m de distance, monté en moins de 6 heures par une équipe de 6 techniciens nécessaires à l’installation.
Technologies et caractéristiques techniques des écrans modulaires
Technologies LED disponibles (SMD, COB, microLED)
Chaque technologie a ses caractéristiques propres, à choisir selon les besoins du projet. Elles sont conçues pour répondre à des usages spécifiques : luminosité renforcée, pitch serré ou modularité avancée.
| Technologie | Spécificité Technique | Finesse de Pitch | Luminosité | Qualité d’image | Résistance | Maintenance | Coût |
|---|---|---|---|---|---|---|---|
| SMD (Surface Mounted Device) | LED polychromatique classique | Bonne (Indoor/Outdoor) | Supérieure | Très bonne | Très Bonne (Robuste) | Facilitée (Remplacement de composants) | Moyen (Le plus répandu) |
| DIP (Dual In-line Package) | Diodes monochromatiques | Limitée | Élevée | Moyenne | Très élevée | Facilitée | Faible à Moyen |
| COB (Chip on Board) | LED encapsulées ensemble | Très bonne (Très fin) | Bonne | Excellente, uniformité colorimétrique | Bonne (résistance aux chocs) | Complexe (Difficile à réparer localement) | Élevé |
| MIP (Mini/Micro LED in Package) | Mini-LED encapsulées individuellement. | Très bonne (Très fin) | Bonne | Excellente, uniformité colorimétrique | Bonne (résistance aux chocs) | Facilitée (Avantage du SMD) | Élevé |
| MicroLED | LED microscopiques de très haute densité. | Extrême (Pitch < 1 mm) | Bonne | Exceptionnelle | Faible | Complexe (Technologie de pointe) | Très Élevé |

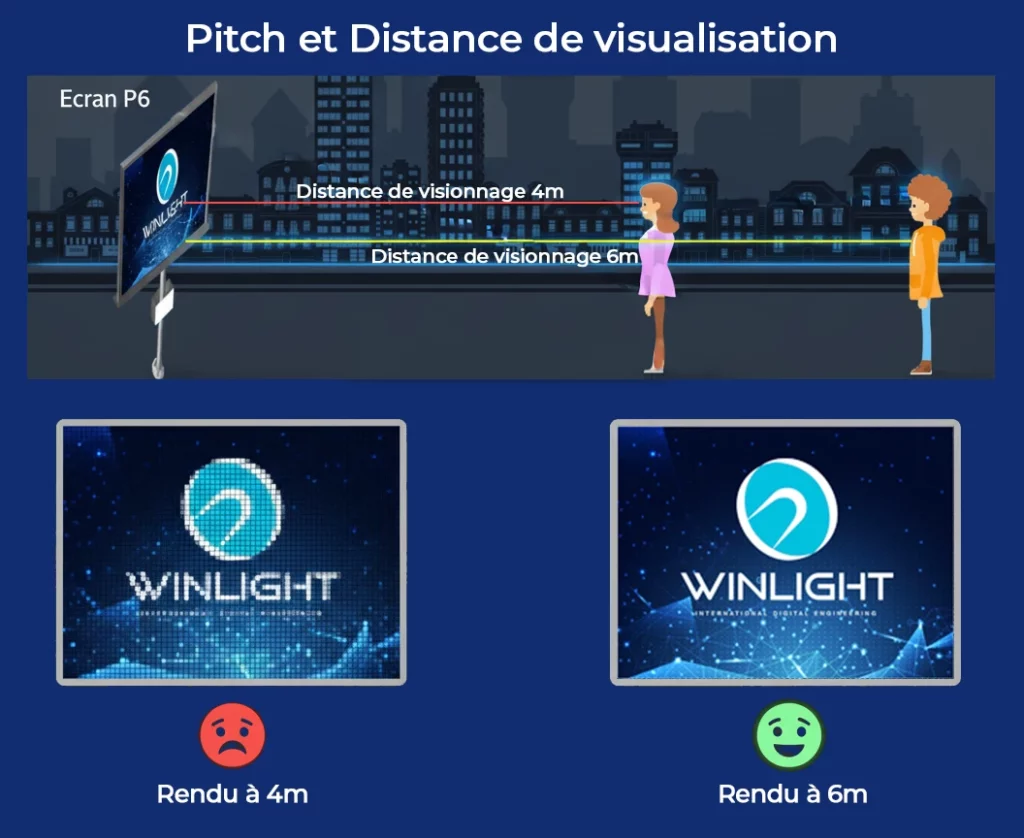

Pitch et résolution des écrans modulaires
Le pitch correspond à l’espacement entre les LED ou pixels. Il détermine la résolution et la distance optimale de visualisation. Plus il est petit, meilleure est la définition.
La règle en pratique est »distance de recul optimale en mètres = 1 à 1,5 x Taille du pitch en millimètres. . Ainsi un écran LED avec pitch de 2,9mm sera confortable à regarder à partir de 3m de distance.
De manière générale on s’accorde à dire que pour une utilisation :
- Indoor : pitch de 1 à 3 mm, distance de visualisation idéale entre 2 et 10 m.
- Outdoor : pitch de 4 à 10 mm, distance optimale de 5m à > 20 m.
Luminosité et Indices de protection pour usage intérieur/extérieur
Pour un usage intérieur, la luminosité idéale se situe entre 1 000 et 2 000 nits, suffisante pour garantir un confort visuel sans éblouissement. L’indice IP n’est pas critique, IP20 étant généralement suffisant.
Pour un usage extérieur, les écrans doivent atteindre 4 000 à 10 000 nits pour rester visibles en plein soleil. Les modules doivent également être IP65/IP67, assurant étanchéité à l’eau, résistance à la poussière et aux conditions climatiques extrêmes, tout en conservant performance et durabilité.
En vitrine on privilégiera une solution mixte, haute luminosité et résistante aux UV et à la chaleur.
Applications et usages des écrans LED modulaires
Événementiel et spectacles
Dans le secteur événementiel, les murs LED s’imposent comme incontournables. Ils habillent les scènes, projettent des vidéos en haute définition et créent une immersion visuelle unique dès le jour 1 de l’installation. Qu’il s’agisse de diffuser une vidéo, une présentation ou des animations sur des écrans géants LED, l’image projetée constitue un point central du dispositif événementiel dès le premier jour de l’installation.
Affichage publicitaires et commercial
Pour un magasin ou une marque, utiliser un écran géant LED en vitrine ou en façade permet d’attirer l’attention des passants, de personnaliser la diffusion de contenus et d’augmenter la visibilité de façon significative. La taille et la luminosité sont adaptées pour capter le regard même à distance, tout en assurant une diffusion continue des messages publicitaires.
Installations architecturales et façades
Intégration dans les façades de bâtiments, et espaces publics. Les murs LED modulaires permettent de créer des effets visuels spectaculaires, des contenus dynamiques sur grandes surfaces et un habillage design, tout en respectant les contraintes structurelles et l’urbanisme.
Autres exemples d’utilisations
Dans les stades et arénas ces écrans modulaires assurent la retransmission le l’action au format géant et l’affichage de sponsors autour du terrain. Ils sont aussi de plus en plus utilisés dans les centres de supervision pour réaliser des murs d’images permettant la gestion en temps réel.
Ecrans modulaires : Formats et dimensions personnalisables
Tailles disponibles selon les besoins
Les écrans LED modulaires se déclinent en différentes tailles, de 2 m² à plus de 400 m², afin d’offrir des solutions d’affichage adaptées à chaque besoin d’installation intérieure ou extérieure en fonction de la surface disponible et du type de diffusion. Les formes peuvent être classiques (rectangles) ou créatives (courbes, cubes, colonnes). Cette flexibilité est particulièrement appréciée dans des projets design où chaque caractéristique visuelle compte.
Formes sur-mesure et configurations spéciales
Les solutions modulaires sont également très variées. Parmi les écrans LED, on va distinguer différents types de modules. Certains seront rigides, d’autre souple ou encore incurvés ou encore transparent. Il existe une grande diversité de solutions LED, parfois découpable au centimètre permettant de réaliser des installations 100% personnalisées même pour les projets les plus créatifs.
Installations et configurations de ces écrans
Structures de support et fixations
Les écrans LED modulaires reposent sur des structures métalliques robustes, généralement en aluminium ou acier léger, adaptées aux contraintes de poids et de vent pour les installations indoor et outdoor. Le mode de fixation dépendra des contraintes d’installations. On distinguera alors : la fixation murale, suspendue, via structure autoportante ou sur mat/pieds.
Assemblage et maintenance des modules
Chaque module LED s’assemble rapidement grâce à des systèmes magnétiques, mécaniques ou hybrides, garantissant un mur d’image homogène. Selon le type d’écran ils s’intègrent soit à une boxe en aluminium ou sur une structure adaptée. Comme sa conception la maintenance aussi est modulaire. En cas de défaillance, un module est remplacé individuellement sans interrompre l’écran complet, réduisant les coûts et les temps d’intervention.
Pilotage et configurations
La gestion du contenu repose sur des processeurs vidéo avancés (Novastar, Brompton, ou équivalents), capables de :
- gérer des formats non-standards, y compris écrans courbes ou composés de plusieurs surfaces juxtaposées,
- assurer la synchronisation parfaite des images sur l’ensemble des modules,
- appliquer des calibrages colorimétriques précis, garantissant homogénéité et uniformité même après remplacement de modules provenant de lots différents
Choisir son écran modulaire LED
Critères de sélection selon l’usage
Comme évoqué tout au long de cet article selon l’usage que vous aurez de votre écran modulaire, plusieurs critère de sélection entreront en jeu.
- Le pitch selon la distance de lecture minimale
- La luminosité selon le contexte d’utilisation
- La résistance également selon le contexte d’utilisation
- La nature de l’écran (transparent, souple, amovible…) selon le type d’installation
- La taille selon l’espace disponible et la distance de visibilité maximale visée
- Le prix en fonction du budget disponible et de la qualité de service souhaitée
Demandez nous conseils
Nos experts vous guident de le choix de votre écran modulaire
Budget et rentabilisation
Un écran modulaire LED représente à l’achat un investissement initial significatif, se situant généralement entre 1 500 et 7 000 € HT par m2 installé selon le modèle. Cependant, il offre une rentabilité exceptionnelle à long terme. Sa faible consommation énergétique, combinée à sa modularité (maintenance par remplacement de dalles individuelles), réduit drastiquement les coûts d’exploitation, le temps de maintenance et le temps d’arrêt. Sa durée de vie moyenne de 100 000 heures en fait un actif durable, souvent éligible à des solutions de location financière pour lisser l’impact budgétaire.
Tendances et innovations dans les écrans modulaires
Les écrans LED modulaires évoluent rapidement grâce aux technologies MicroLED, MIP et COB, offrant résolution ultra-fine, consommation optimisée et uniformité colorimétrique sur de grands murs. Les modules transparents et formes créatives (courbes, colonnes) permettent un habillage design de vitrines, façades et espaces intérieurs.
Les nouvelles solutions intègrent gestion énergétique intelligente et composants recyclables, réduisant l’empreinte carbone tout en maintenant performance et durabilité. Innovation, créativité et efficacité énergétique définissent désormais les standards des écrans LED modulaires, notamment pour les services à fort enjeu visuel.
Les écrans LED modulaires, la solution pour un affichage dynamique flexible et adapté aux attentes de demain.
Les écrans LED modulaires s’imposent comme la solution d’affichage géant sur-mesure pour les professionnels de l’événementiel, de l’architecture et de la communication visuelle. Leur modularité, combinée à des technologies avancées, garantit flexibilité, haute résolution et maintenance simplifiée. Avec des options créatives, des performances adaptées à tout environnement et une consommation optimisée, ces écrans offrent un excellent retour sur investissement tout en intégrant les dernières tendances en design et efficacité énergétique.
