Un écran LED tient sa polyvalence d’une construction en plusieurs éléments imbriqués. On parle alors de box, de module ou encore de dalle LED. Ce sont les éléments de base de la conception d’un écran LED. Ces trois termes désignent des échelons différents dans l’assemblage d’un écran, et ils sont souvent confondus, y compris par des acheteurs techniques habitués à lire des fiches produit. Quelles différences y a-t-il entre eux et comment cela fonctionne ? Comprendre cette hiérarchie aide à interpréter correctement une fiche technique et à anticiper la maintenance d’un projet. Cette logique de construction influence aussi les différentes technologies LED utilisées dans les écrans, qui déterminent la qualité de l’image produite par chaque module.
Qu’est-ce qu’un module LED, une box et une dalle LED ?
Un écran LED s’organise en trois niveaux : le module produit l’image, la box regroupe plusieurs modules, et la dalle désigne la surface d’affichage finale visible par le spectateur.

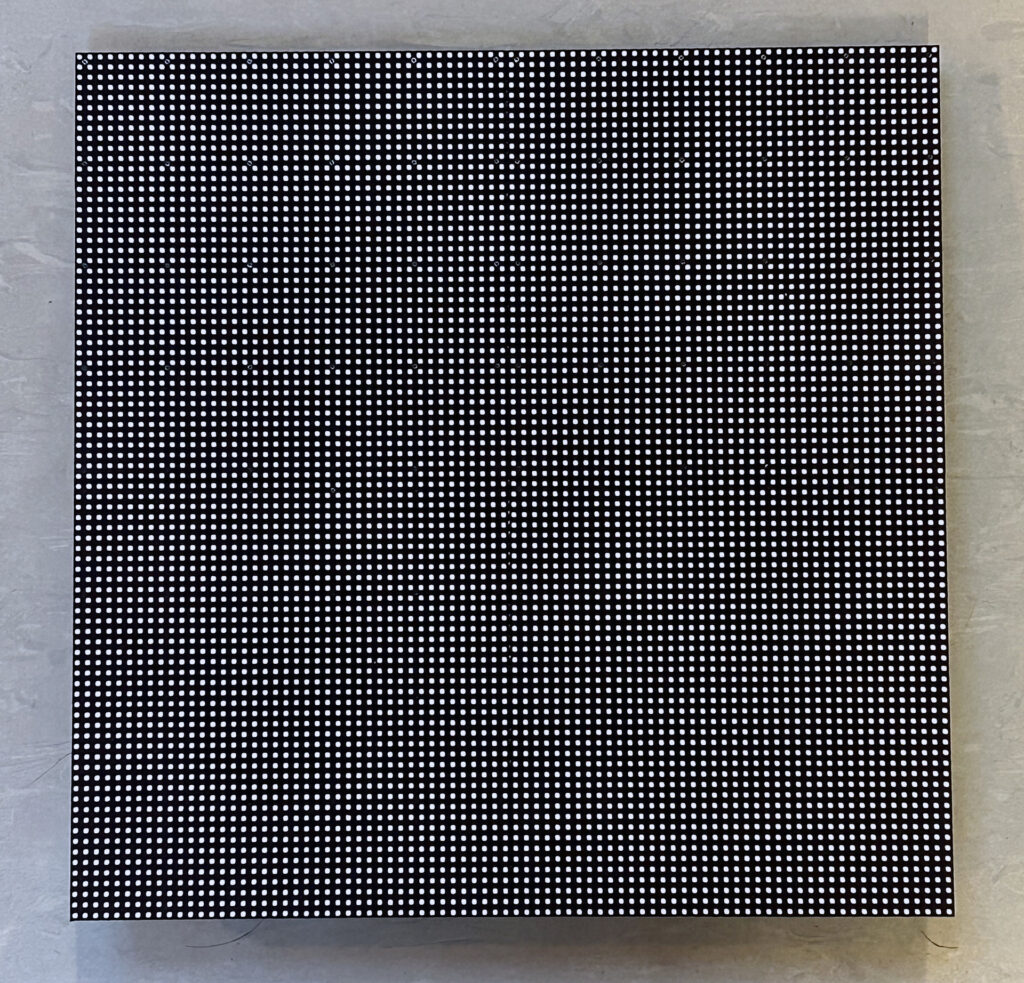

Le module LED, l’unité de base de l’image
Qu’est-ce qu’un module LED ? Un module LED est, après le la LED, le plus petit composant fonctionnel d’un écran. C’est lui qui intègre les diodes et la carte électronique nécessaires pour produire une image. Il se présente sous un format compact, généralement entre 128 et 320 mm de côté selon le fabricant et le pitch retenu.
Sur une face, il porte les LED qui composent les pixels. Sur l’autre, la carte électronique qui pilote leur allumage. Des renforts peuvent y être ajoutés pour améliorer sa résistance mécanique ou son étanchéité, selon qu’il est destiné à un usage intérieur ou extérieur.
La box LED, l’assemblage intermédiaire
Une box LED est un regroupement de plusieurs modules assemblés en un seul bloc, généralement entre 4 et 8, formant une unité plus facile à manipuler et à installer. D’un point electronique, c’est au niveau de la box qu’est fixé la carte de réception et le bloc alimentation servant à piloter les modules.
Ce nombre varie selon les gammes et les fabricants, et certaines box adoptent des formes particulières, y compris en angle, pour s’adapter à des architectures spécifiques.
C’est à ce niveau intermédiaire que l’écran gagne en solidité mécanique, avant l’assemblage final.
La dalle LED, la surface d’affichage finale

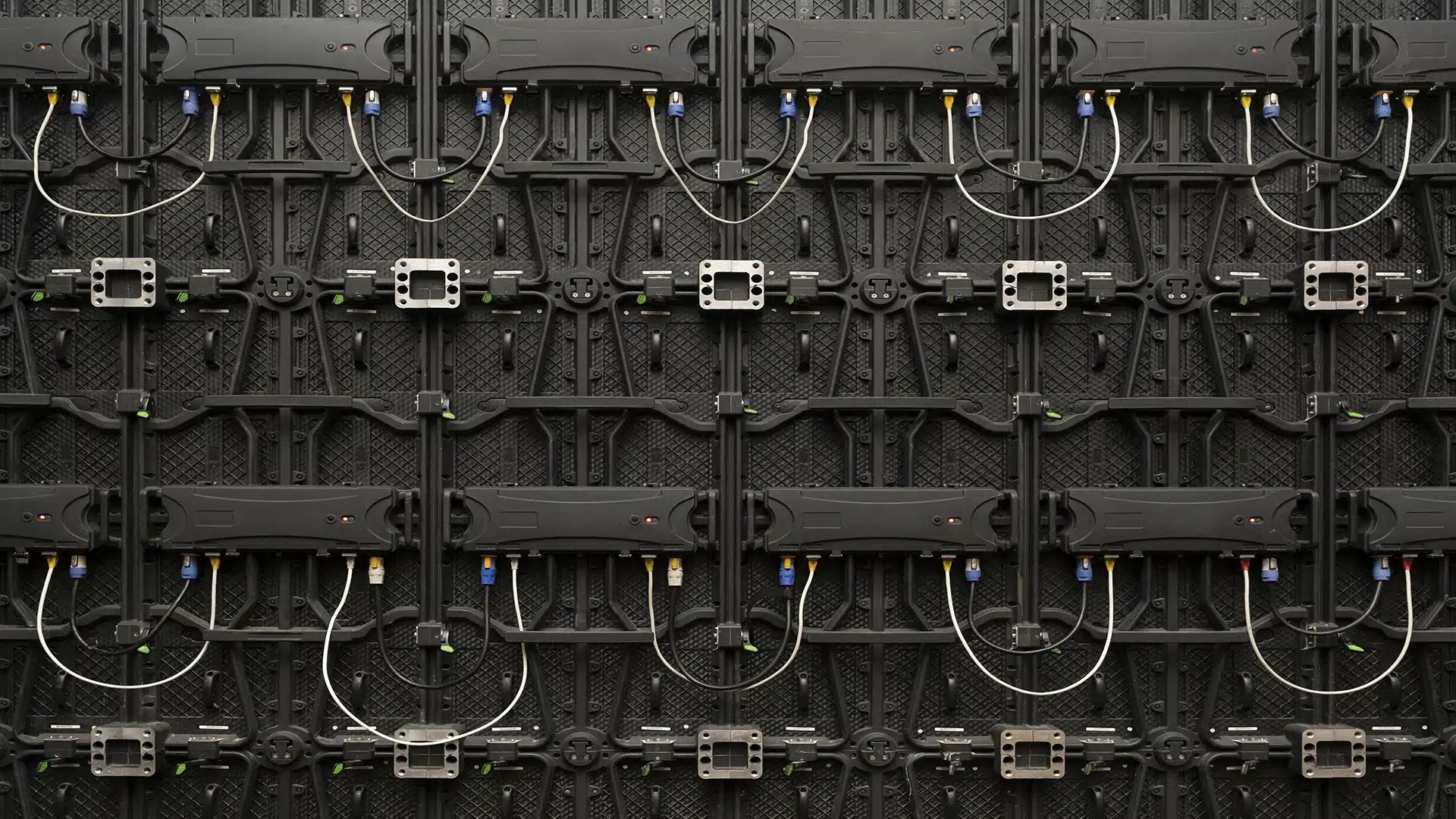

Dans le contexte d’un écran géant, la dalle LED désigne la surface d’affichage complète, obtenue par l’assemblage de plusieurs box reliées entre elles électriquement et physiquement. Deux types de connexion relient les box entre elles : l’alimentation électrique, qui permet leur fonctionnement, et le câble de données, qui transmet les informations de pilotage depuis le media player. Cette dalle, c’est ce que le spectateur perçoit comme « l’écran », sans distinguer les modules ou box qui la composent.
À noter : le terme « dalle LED » ici est différent de celui utilisé dans l’éclairage professionnel pour désigner des plafonniers.
L’architecture modulaire la base du fonctionnement d’un écran LED
On pourrait se demander de prime abord pourquoi ne pas fabriquer directement une dalle LED sans passer par la conception de modules et de box. Cependant ce fonctionnement imbriqué entre module et box offre de nombreux avantages. En effet, un écran LED modulaire fonctionne par empilement de trois niveaux d’assemblage, chacun avec un rôle et un degré de complexité d’installation distinct.
Cette architecture explique pourquoi un écran LED peut prendre pratiquement toutes les tailles et toutes les formes : on ne fabrique pas une dalle d’un seul tenant, on l’assemble à partir de blocs standardisés.
| Élément | Rôle | Taille indicative | Facilité d’assemblage / installation |
|---|---|---|---|
| Module LED | Produit l’image, intègre LED et carte électronique | 128 à 320 mm de côté | Remplacement rapide par un technicien, pas de manipulation lourde |
| Box LED | Regroupe 4 à 9 modules en un bloc rigide | Variable selon gamme, parfois en angle | Manipulation à deux, connexions alimentation et données à raccorder |
| Dalle LED | Assemblage complet des box, surface d’affichage finale | Sur-mesure selon le projet | Installation par une équipe dédiée, alignement mécanique et câblage global |
Quel intérêt pour le client de comprendre cette construction
Faut-il connaître ces différences en tant que client ? Pas nécessairement pour profiter de la solution : l’image finale affichée par la dalle reste la même, quelle que soit la façon dont on nomme ses composants. En revanche, comprendre cette nuance devient utile dans deux cas précis. D’abord pour lire une fiche technique : le poids y est généralement donné par mètre carré ou par box, et la résolution parfois exprimée par module, parfois par box selon le fabricant. Ensuite pour anticiper une intervention de maintenance, en sachant qu’une panne localisée ne remet pas en cause l’ensemble de l’écran. Cette logique connaît des variantes selon les produits : c’est notamment le cas de notre X7-AIR, dont la structure transparente et flexible diffère un peu de l’assemblage classique module/box/dalle décrit ici.
Quels sont les avantages de la conception modulaire d’un écran LED ?
Flexibilité d’installation et stabilité électronique
C’est ce fonctionnement par bloc qui permet de réaliser des écrans réellement sur-mesure, en hauteur, en largeur ou en formes non standards. Il offre aussi plus de stabilité de connexion, avec des circuits électroniques plus courts entre chaque module. Cela réduit les risques de chauffe localisée, grâce à une meilleure répartition de la charge électrique sur l’ensemble de la dalle.
Une maintenance simplifiée en cas de panne

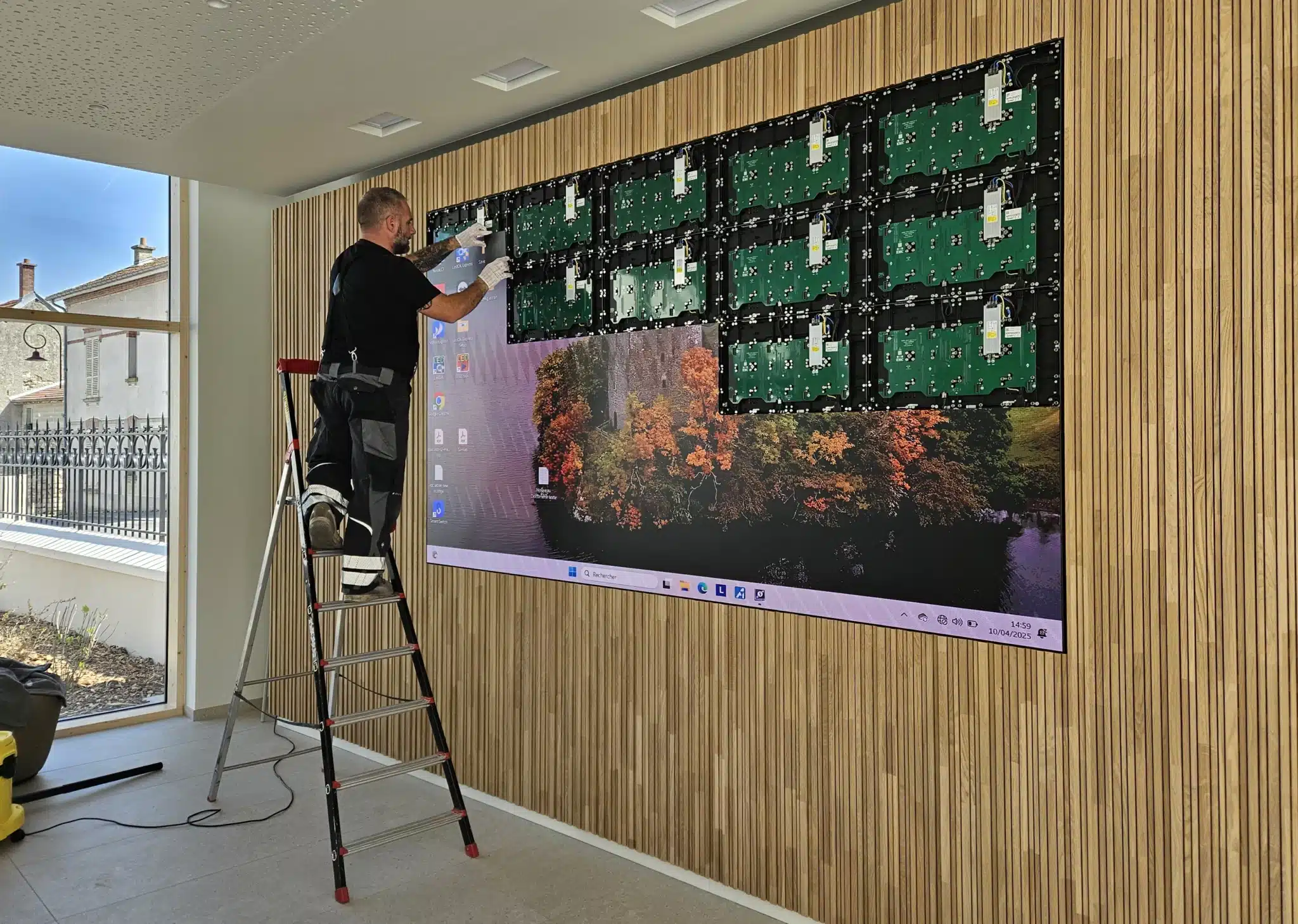

L’atout majeur de cette organisation se situe au niveau de la maintenance. Un écran LED reste généralement stable et fiable sur la durée : pour des repères précis sur sa longévité réelle, notre article sur la durée de vie d’un écran LED détaille ce que recouvrent les 100 000 heures annoncées par les fabricants. En cas de panne sur une LED ou une portion de l’écran, la construction modulaire permet de ne remplacer que le module concerné, sans démonter toute la dalle. Une intervention localisée, plutôt qu’un chantier complet.
Quel impact sur le prix du module LED à la dalle
Il est rare qu’un module LED ne fasse l’objet d’une facturation isolée. En effet sur le marché de l’écran LED, le prix se chiffre à l’échelle de l’écran complet. Par ailleurs le prix d’une dalle LED est très variable fonction de sa taille, de son pitch et de sa technologie. C’est pour ça qu’elle est très souvent facturé au mètre carré, lui même composé de box et de module. Par exemple sur un écran LED extérieur, il est fréquent qu’on travail avec des box de 500mm/500mm, elles même composée de 4 module de 250/250mm. Pour 1 mètre carré on chiffre donc 4 box, soit 16 modules. Ainsi, si on ramène le tarif au mètre carré au module, il peut varier de de 160€ à 450€. Mais, c’est faire l’inspasse sur tout l’aspect connectique ajouté.
En pratique, les rares cas où un module peut être facturé individuellement concerne une intervention de maintenance. Grâce au LED on peut remplacer et ainsi facturer uniquement la pièce défectueuse. Ces frais sont d’ailleurs évitable dans le cadre de notre contrat de maintenance GOLD+, qui couvre le remplacement des pièces défectueuses. pendant 5 ans.
Module LEd, box et dalle LED, ce qu’il faut retenir
En résumé, la dalle LED est la surface d’affichage complète d’un écran. Elle est composée de box, elles-mêmes composées de modules qui portent les LED et pilotent l’image au niveau le plus fin. Cette hiérarchie explique la modularité des écrans LED, leur facilité de maintenance, et la façon dont leurs fiches techniques présentent poids et résolution. Retenir ces distinctions n’est pas indispensable pour profiter d’une solution d’affichage dynamique, mais cela aide à mieux dialoguer avec un fabricant et à comprendre un projet technique.
